대표 : 김 근 배 (K. B. Kim)
본사 : 경상남도 김해시 진례면 고모로324번길 204
전화 : (055) 340-5000(대) 팩스 : (055) 346-3501
Head Office(Main Factory) : 204, Gomo-ro, 324beon-gil, Jillye-myeon,
하이에어코리아(주) Gimhae-si, Gyeongsang nam-do, korea
Tel : +82-55-340-5000 Fax : +82-55-346-3501
HI AIR KOREA Co., Ltd. www.hiairkorea.co.kr

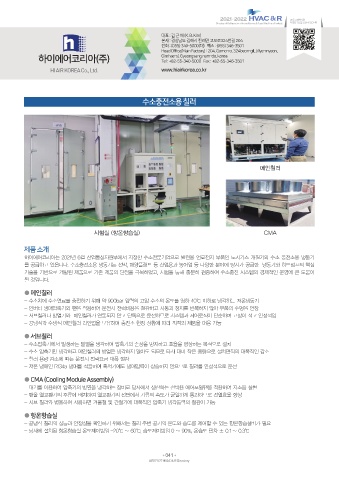

수소충전소용 칠러

메인칠러

시험실 (항온항습실) CMA

제품 소개
하이에어코리아는 2021년 6월 산업통상자원부에서 지정한 수소전문기업으로 발전용 연료전지 부품인 도시가스 개질기와 수소 충전소용 냉동기
를 공급하고 있읍니다. 수소충전소용 냉동기는 선박, 해양플랜트 등 산업용과 농어업 등 다양한 분야에 당사가 공급한 냉동기와 히트펌프의 핵심
기술을 기반으로 개발된 제품으로 기존 제품의 단점을 극복하였고, 시험을 통해 충분히 검증하여 수소충전 시스템의 경제적인 운영에 큰 도움이
될 것입니다.

● 메인칠러
- 수소차에 수소연료를 충전하기 위해 약 900bar 압력의 고압 수소의 온도를 영하 40℃ 이하로 냉각하는 저온냉동기
- 인버터 냉매압축기와 팬을 적용하여 운전시 전력비용을 절감하고 시동과 정지를 반복하지 않아 부품의 수명을 연장
- 서브칠러나 방열기와 메인칠러가 연동되지 않고 단독으로 운전하므로 시스템과 제어로직이 단순하며 고장이 적고 안정적임
- 공냉식과 수냉식 메인칠러 라인업을 보유하며 충전소 현장 상황에 따라 최적의 제품을 대응 가능

● 서브칠러
- 수소압축기에서 발생하는 발열을 냉각하여 압축기의 손상을 방지하고 효율을 향상하는 목적으로 설치
- 수소 압축기만 냉각하고 메인칠러의 방열은 냉각하지 않아도 되므로 타사 대비 작은 용량으로 설치면적의 대폭적인 감소
- 칠러 용량 감소에 따는 운전시 전력요금 대폭 절감
- 저온 냉매인 R134a 냉매를 적용하여 혹서기에도 냉매압력이 상승하지 않으므로 칠러를 안정적으로 운전
● CMA (Cooling Module Assembly)
- 대기를 이용하여 압축기의 방열을 냉각하는 장비로 당사에서 생산하는 선박용 에어포일팬을 적용하여 저소음 실현
- 팬을 열교환기의 후류에 배치하여 열교환기의 전면에서 기류의 속도가 균일하게 통과하므로 전열효율 향상
- 서브 칠러와 병용하여 사용하면 겨울철 및 간절기에 대폭적인 압축기 냉각동력의 절감이 가능
● 항온항습실
- 공냉식 칠러의 성능과 안정성을 확인하기 위해서는 칠러 주변 공기의 온도와 습도를 제어할 수 있는 항온항습설비가 필요
- 당사에 설치된 항온항습실 온도제어범위 -20℃ ~ 60℃, 습도제어범위 0 ~ 90%, 온습도 편차 ± 0.1 ~ 0.3℃

+ 041 +
@2021/22 HVAC & R Directory
