대표이사 : 박 대 휘(Park Dae-Hui)
서울특별시 강서구 마곡중앙로 86, 3층 (우) 07801
대표전화 : 02)2600-9605 FAX : 02)2600-9717
신성엔지니어링 Address : 3F, 86, Magokjungang-ro, Gangseo-gu, Seoul, Korea
Tel : +82-2-2600-9605 Fax : +82-2-2600-9717
Shinsung Engineering Co., Ltd. www.ishinsung.com

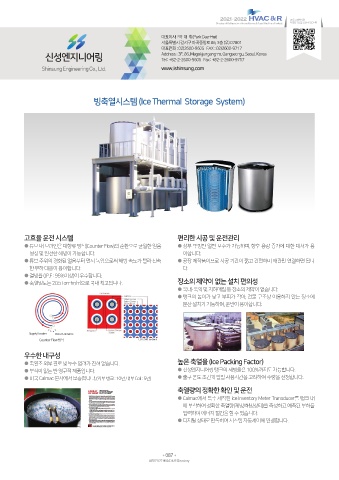

빙축열시스템 (Ice Thermal Storage System)

고효율운전시스템 편리한시공및운전관리
●튜브 내 브라인은 대향류 방식(CounterFlow)의 순환으로 균일한 얼음 ●상부 뚜껑만 열면 보수가 가능하며, 향후 용량 증가에 대한 대처가 용
형성 및 완전한 해빙이 가능합니다. 이합니다.
●튜브 주위의 경화된 얼음부터 먼저 녹임으로써 해빙 속도가 빨라 신속 ●공장 제작품이므로 시공 기간이 짧고 간편하며 배관만 연결하면 됩니
한 부하 대응이 용이합니다. 다.
●결빙율 (I.P.F : 95%이상)이 우수합니다.
●축열밀도는 20.5Ton-hr/㎥으로 국내 최고입니다. 장소의제약이없는설치편의성
●옥내·옥외 및 지하매립 등 장소의 제약이 없습니다.
●탱크의 높이가 낮고 부피가 작아, 건물 구조상 이용하지 않는 장소에
분산 설치가 가능하며, 운반이 용이합니다.

SupplyHeaders ReturnHeaders
CounterFlow방식

우수한내구성
●축열조 외부 결로 및 누수 염려가 전혀 없습니다. 높은축열율(Ice Packing Factor)
●부식이 없는 반 영구적 제품입니다. ●신성엔지니어링 탱크의 제빙율은 100%까지도 가능합니다.
●미국 Calmac본사에서 보증합니다.(외부 탱크 : 10년, 내부 Coil : 5년) ●출구 온도 조건과 일일 사용시간을 고려하여 수량을 선정합니다.

축열량의정확한확인및운전
●Calmac에서 특수 제작한 Ice Inventory Meter Transducer를 탱크 내
에 부착하여 정확한 축열량(제빙/해빙상태)을 측정하고 예측된 부하를
입력하여 에너지 절감을 할 수 있습니다.
●디지털 상태로 판독하여 시스템 자동제어에 연결합니다.
