                                                          대표 : 정 춘 윤 (Jung, Choon-Youn)
                                                          주소 : 인천광역시 서구 봉화로 223번 안길 29
                                                          전화 : 032-565-9151~3   팩스 : 032-565-9154
                                                          Address : 29, Bonghwa-ro 223beon an-gil, Seo-gu, Incheon 22648
                                                                Republic of Korea
                 DONGIN THERMO CO., LTD.                  TEL : +82-32-565-9151~3   FAX : +82-32-565-9154
                                                          www.donginthermo.com

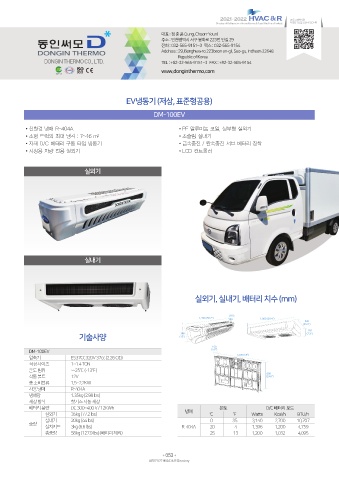

                                             EV냉동기 (저상, 표준형공용)

                                                       DM-100EV


          •친환경 냉매 R-404A                                       •PF 알루미늄 코일, 상부형 실외기
          •소형 트럭의 최대 냉각 : 7~16 m 2                             •초슬림 실내기
          •자체 D/C 베터리 구동 타입 냉동기                                •급속충전 / 완속충전 서브 베터리 장착
          •저상용 차량 전용 실외기                                       •LCD 컨트롤러



                               실외기

















                               실내기







                                                                      실외기, 실내기, 배터리 치수 (mm)


                                                                                 (15”)
                                                                       1,490 (58.7”)        1,000 (39.4”)
                                                                                 380
                                                                                                            640
                                                                                                           (25.2”)
                                                                                                             185
                                                                380
                             기술사양                               (15”)                                        (7.3”)
                                                                            150
           DM-100EV                                                        (5.9”)
                                                                                    1,500 (59”)
           압축기            ES37CC320V 37cc (2.26 CID)
           적정 사이즈         1~1.4 TON
           온도 범위          ~-25℃ (-13℉)
                                                                                               600
           작동 볼트          12V                                                                 (23.6”)
           총 소비전류         1.5~2.2KW
           사용 냉매          R-404A
           냉매량            1.35kg (2.98 lbs)
           제상 방식          핫가스 자동 제상
           배터리 용량         DC 300~400 V / 12KWh                                온도              D/C 베터리 모드
                 실외기      35kg (77.2 lbs)                         냉매       ℃       ℉     Watts   Kcal/h  BTU/h
                 실내기      20kg (44 lbs)                                    0       35     3,140   2,700  10,707
           중량
                 설치키트     3kg (6.6 lbs)                          R-404A   -20      -4     1,396   1,200   4,759
                 총중량      58kg (127.9 lbs) (배터리 제외)                       -25     -13     1,200   1,032   4,095
